Las Huertas de Picotajo


Plano original de la Huertas de Picotajo (mediados del s. XVI)

Ahora que estamos trabajando en Historia de España de 2º de bachillerato, la época de Felipe II, viene bien recordar en nuestro blog de Clio Historia el programa de actuación que hizo este rey "prudente" cerca de la capital. En concreto en Aranjuez y las Huertas de Picotajo.
El contenido de este trabajo ha sido basicamente elaborado gracias a la ayuda del arquitecto Julio Gómez que de forma clara me explicó todo lo que quiero que sepan mis alumnos y todo aquel que lea este post.

Comencemos....

A mediados del siglo XVI Felipe II y sus asesores deciden iniciar un programa de construcciones asociado a la nueva capital, que había trasladado a Madrid.
Uno de estos lugares, junto con el Escorial y otros de menor importancia, es Aranjuez, que forma con Madrid y Toledo el triángulo de referencia para las nuevas actuaciones.
La función administrativa que se localizaba en la nueva capital, suficientemente alejada de Toledo, antigua capital del reino y sede del Primado de la Iglesia, se complementa en Aranjuez, con la puesta en valor de un territorio, perteneciente a la corona, con unas posibilidades muy importantes de desarrollo agropecuario que permitiera el abastecimiento de las dos grandes ciudades.
El transporte y acarreo de productos se pretendía hacer, en gran medida, por medio fluvial. A tal fin se encargan estudios de viabilidad para hacer navegable el Tajo hasta Toledo e incluso Lisboa, ya que Portugal se anexiona a la Corona en el último cuarto de siglo. Esta nueva actividad se acompaña con un complejo programa hidráulico y la introducción de un sistema de canales, que aprovecha en parte actuaciones anteriores como el azud del Embocador de tiempos de Carlos V, y permite el riego de toda la vega. En concreto el Caz de las Aves, el de Colmenar, los de la Cola Alta y Baja y otros de menor importancia han permitido desde entonces el aprovechamiento agrícola de la zona.

Junto al antiguo palacio de los Maestres de la Orden de Santiago, Felipe II decide construir un nuevo palacio, aprovechando así los jardines realizados por los Reyes Católicos y que conocemos como el Jardín de la Isla.

Vista idealizada del Palacio (antes de la intervención de Sabatini)

Para hacer las trazas tanto de Aranjuez como del Escorial hace llamar a Juan Bautista de Toledo, arquitecto adscrito a la corona que se encontraba trabajando en Nápoles y le pone como ayudante a Juan de Herrera.
El motivo de la elección de estos arquitectos posiblemente estuviera relacionado con su vinculación a la Casa Real. Primaron más consideraciones de fidelidad que el prestigio. Aunque ya Juan Bautista de Toledo hubiera trazado y construído la Cúpula de San Pedro de Roma y Juan de Herrera, procedente del séquito del Emperador Carlos V,fuera un experto tracista, matemático y astrónomo.
Dentro de este ambicioso programa de prestigio y desarrollo económico se decide la ordenación del paraje conocido como Picotajo, llamado así por encontrarse en una península que conformaban los ríos Tajo y Jarama antes de la Junta de ambos.
Desde el siglo XVI el curso del río Tajo se ha mantenido semejante, con leves correcciones de diques y malecones, pero el río Jarama ha modificado su curso de forma significativa, desplazándose más de tres Kilómetros en sentido Este.
Cuando Juan Bautista de Toledo y Juan de Herrera hacen el plano de las Huertas de Picotajo, existente en el Archivo General de Palacio, el río Jarama discurría más próximo a Palacio.
Un encargo sencillo de parcelación con fines agrícolas, estos arquitectos lo convierten en un compendio intelectual de geometría y astronomía, con fuerte carga simbólica, que responde perfectamente a su función.
Para la ordenación de todo este territorio proponen situar dos puentes, uno sobre el río Tajo con acceso desde el Jardín de la Isla y otro sobre el Jarama en la actual Puerta de Legamarejo que servirán de focos estructurantes para el conjunto.
Tomando dichos focos y la Calle de Entrepuentes, orientada perfectamente Este-Oeste con lo que en los equinoccios de Primavera y Otoño el sol sale y se pone por los puentes, se organiza una radiación utilizando para su trazado y replanteo el hexágono, polígono regular que maciza el plano y cuyo trazado es elemental, ya que el radio de la circunferencia que lo circunscribe es igual en tamaño al lado del polígono: con una cuerda y un jalón se traza un círculo y haciendo base en cualquier punto de la circunferencia, con el mismo radio se obtiene el lado del hexágono en su intersección con la misma.
El paso del hexágono al dodecágono se consigue doblando la cuerda que define cada lado.


Trazado del hexágono regular

La elección del dodecágono regular, además de su fácil replanteo, está ligada a la tradicional simbología semítica y sobre todo a los ciclos de la luna que definen los meses, las constelaciones y fundamentalmente las épocas de siembra y recogida de los frutos del campo.
Debido a la existencia de los Ríos no se pueden completar los polígonos en los puentes, solo se hace en la intersección de dos líneas, una procedente de cada foco, fuera del ámbito de Picotajo en lo que se conoce como Glorieta de las Doce Calles.
Este sistema de trazado es extrapolable al resto del territorio utilizando como hitos cualquier circunstancia geográfica.
Para la formalización en el terreno del trazado se recurrió a definir caminos delimitados por doble alineación de árboles y que dejaban entre ellos espacios de cultivo conocidos como tranzones. Este sencillo método operativo ha trascendido los siglos y ha marcado una impronta de tremenda importancia tanto para la arquitectura y el paisajismo por su temprana implantación.
El plano original de las Huertas de Picotajo no es un plano topográfico de replanteo sino más bien un ideario porque no se corresponde con el trazado que se llevó a efecto. Se da la circunstancia de que la solución realmente llevada a la práctica coincide exactamente con el trazado ideal, mientras que en el plano original hay defectos de dibujo.
Se acompaña un plano en el que se ha superpuesto el trazado actual sobre el plano original


Superposición del trazado realmente ejecutado sobre el plano original

Y se constata que la idea, en el sentido platónico, ha servido para organizar y ordenar el espacio haciéndose eco de la importancia que tuvo en el Renacimiento la consideración intelectual para el trabajo de arquitectos, escultores y pintores.
Además el uso de figuras y polígonos sencillos y reconocibles facilita la comprensión de las actuaciones, lo que no impide mantener referencias simbólicas como la del Sello de Salomón inscrito en el hexágono en un tiempo en que Felipe II, Señor de múltiples reinos, también era rey de Jerusalén.
Como consecuencia de la lógica inherente al proceso, era previsible que se hubiera mantenido algún vestigio de la localización de los focos o de elementos que se hubieran utilizado en su trazado.


Foto aérea del estado actual sobre la que se marcan los ejes y focos

Coincidiendo con las primeras labores de movimiento de tierra en la restauración de la Glorieta de las Doce Calles, se realizó una cata en el centro de la misma.

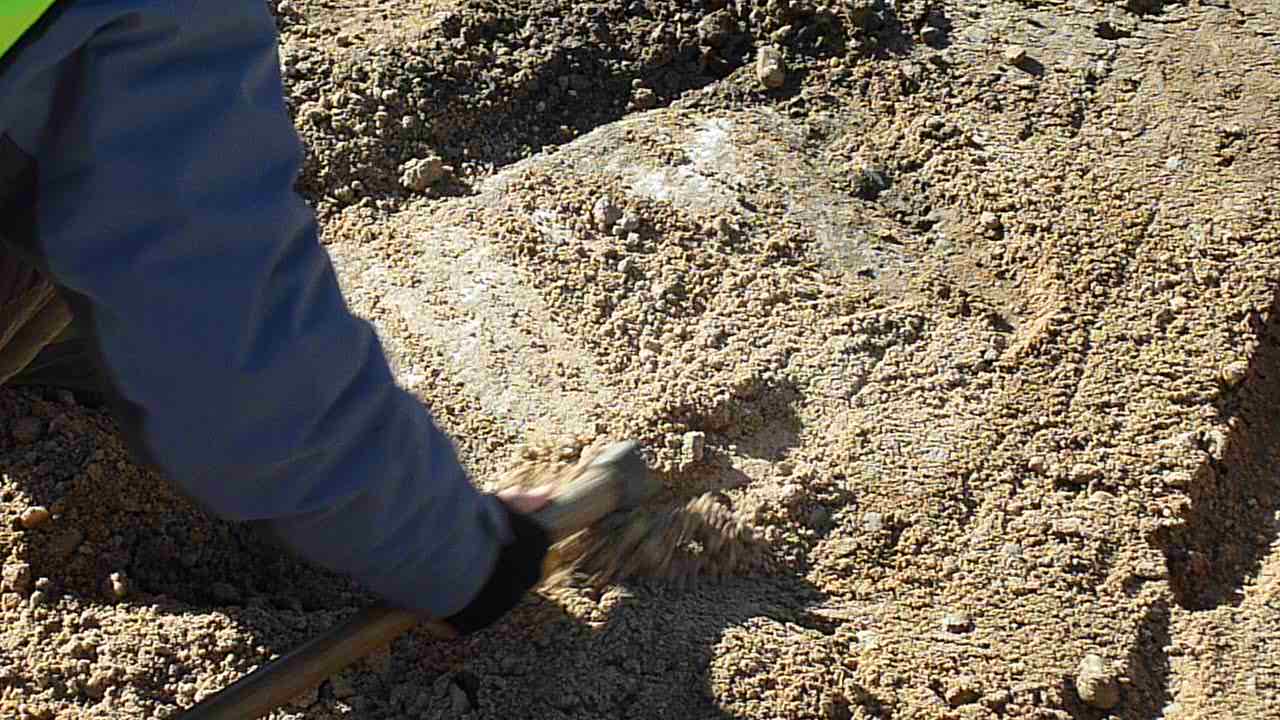

Aparición de la piedra fundacional

Debajo de sucesivos estratos de escombros, asfalto y zahorras apareció una piedra de Colmenar, de pie y medio de lado (42 cm aprox.), perfectamente orientada y nivelada que sirvió para el trazado de la Rotonda y formaliza el tercer foco de la radiación original.

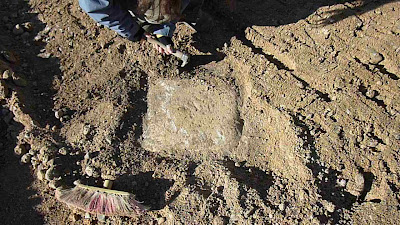

perfilado de la piedra

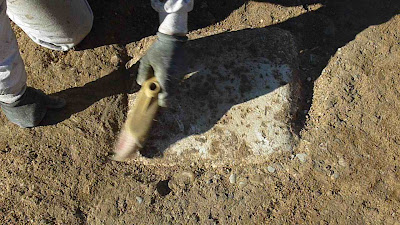

Labores y trabajos de arqueología




Fase intermedia de los trabajos


Este descubrimiento tiene una gran importancia histórica pero también paisajista y arquitectónica. Demuestra que la singularidad de Aranjuez radica en una evidente ordenación geométrica y formal pero informada por el orden que le proporciona el rigor intelectual.

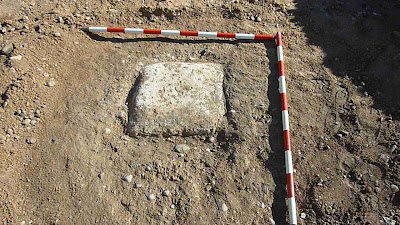

La piedra que confirma la teoría.
